UPOZNAVANJE SA 3ADM 1200 CNC LINIJOM ZA BUŠENJE

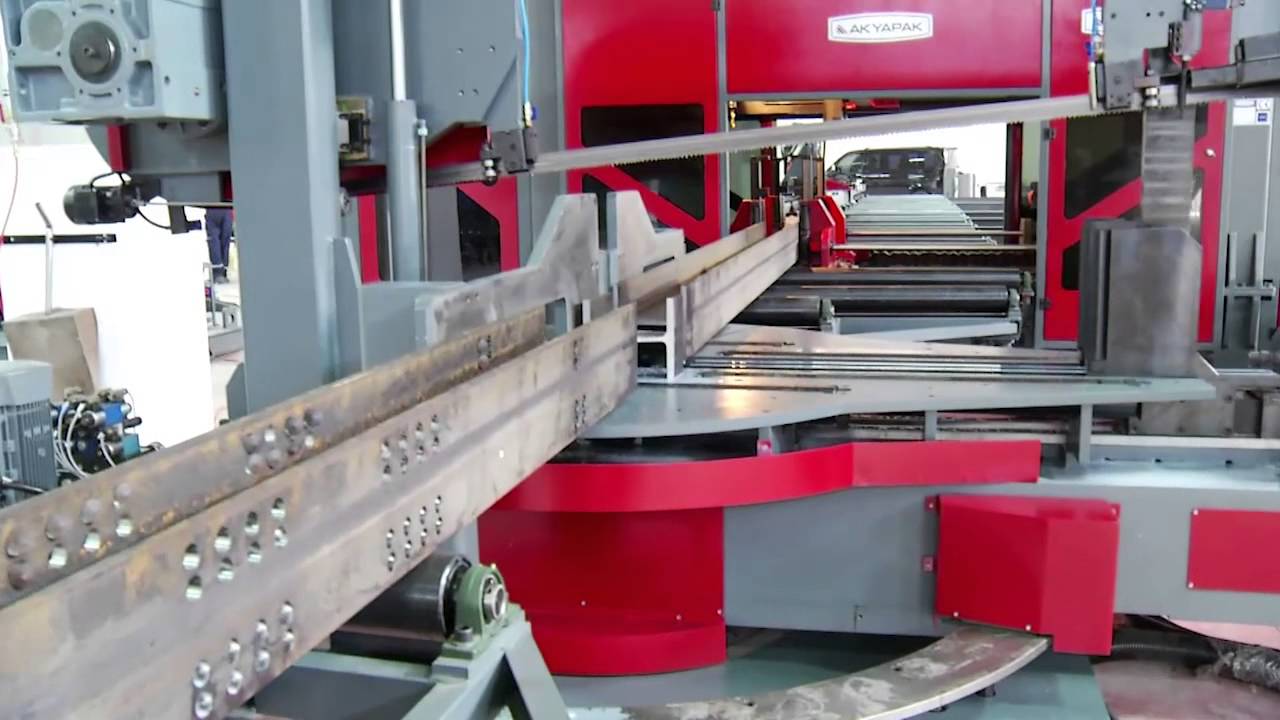

3 ADM Operacije sečenja sa tračnom testerom:

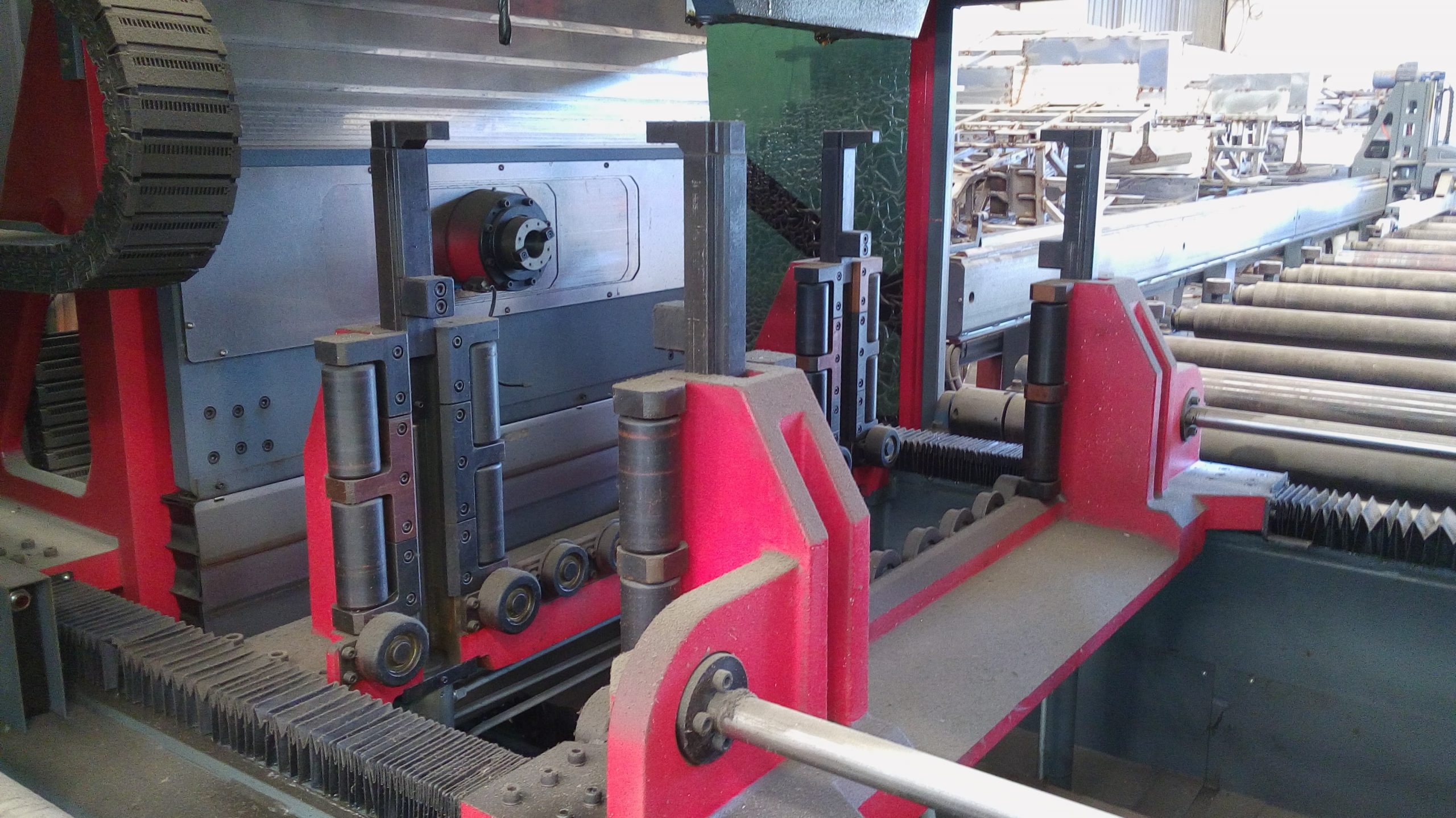

Greda je postavljena na ulaznoj traci uz pomoć operatera I provlačena kroz centar za bušenje pomoću cnc kontrolisane ruke za snabdevanje. Greda ili ploča se ubacuje u centar za bušenje I drži pomoću horizontalnih stega sa svojih strana, potom pritiska sa vertikalnim stegama sa ivice grede. Svih 1 osovina se pomera izuzev ruke za snabdevanje.

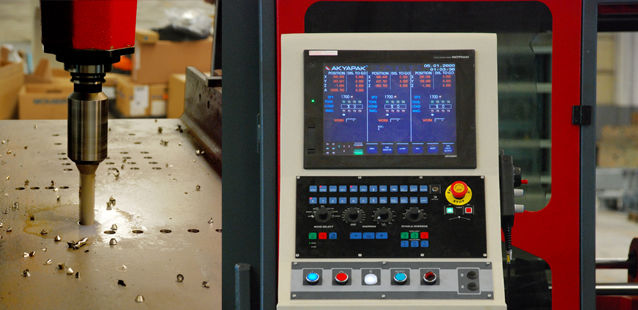

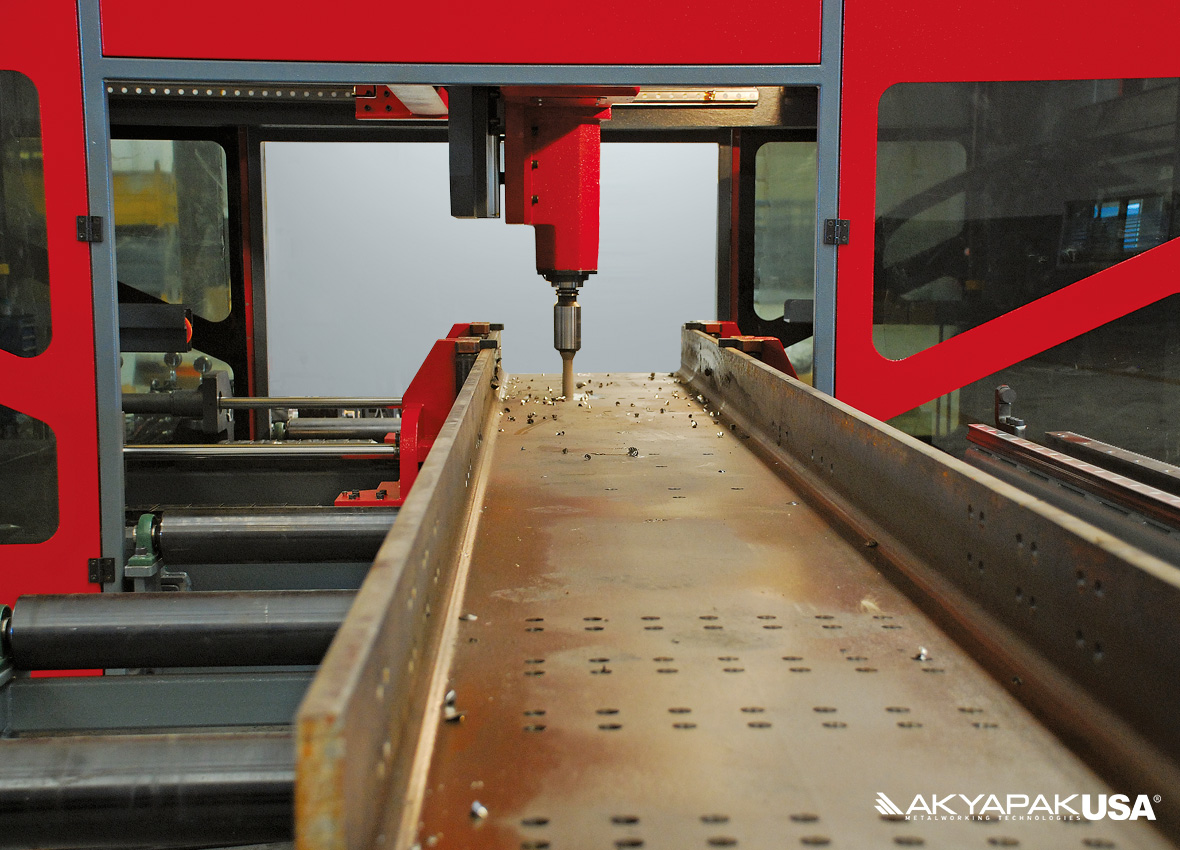

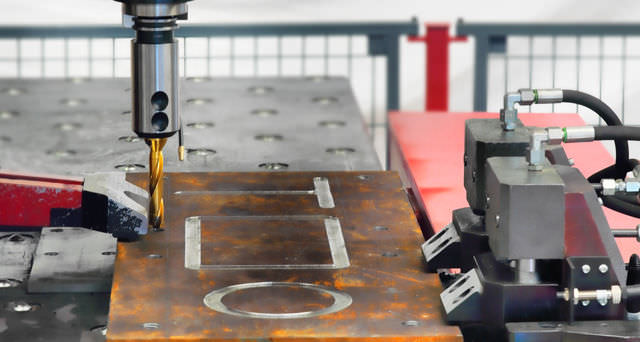

Osovine idu u poziciju prema programu bušenja I prilaze do tačke bušenja velikom brzinom, potom se vreteno počinje okretati i bušiti gredu u dve različite brzine (brzo i prema brzini ubacivanja materijala). Stoga je proces bušenja rupa izveden velikom brzinom i sa minimalnim utroškom vremena. Za to vreme, operacije bušenja ili struganja mogu se primeniti sa tri površine fiksiranog materijala.

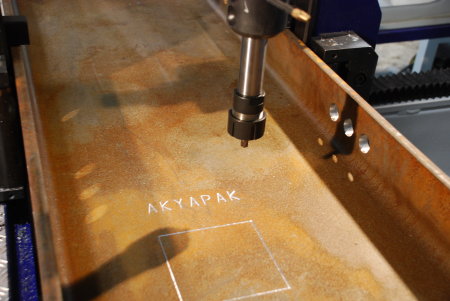

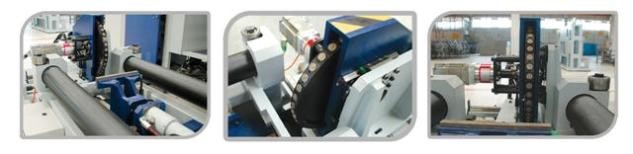

Standardna opcija obeležavanja se izvodi alatom za struganje koji se fiksira za bilo koju osovinu prema potrebi. Uz pomoć tog alata, obeležavanje se može izvesti sa tri strane nezavisno. Takođe postoje druge opcije za obeležavanje. Tačkasto obeležavanje je omogućeno kao opcija na Akyapak linijama za bušenje. Ovo eksterno obeležavanje se može izvesti samo sa 1 strane materijala uz pomoć pritiska hidrauličnog. Slova I brojevi na valjku mašine za obeležavanje se izvode metodom pritiska na materijal u obradi. Valjak se pozicionira pomoću servo motora i ima 4 karaktera.

Dužina materijala koji se ubacuju u mašinu mere se pomoću optičkog uređaja za prepoznavanje postavljenom na mašini.

Visina ruke na ulaznoj traci se podešava ručno pomoću dugmeta na tim rukama.

Centri za bušenje se koriste u većini sektora.

Lantek Flex3d SteelWork prikazuje tačan profil i simulira u 3D-u, svaki proces, smanjujući moguće greške na minimum.

Korisniku pruža mogućnost da kreira standardne sekcije (I, U, L, T, okrugle ili četvrtaste cevi, itd). Ovo eliminiše potrebu da korisnik dvaput unosi informacije da bi kreirao profil. Jedino je potrebno izabrati neki od standardnih baznih sekcija i uneti dužinu i materijal. Sistem je baziran na tehnologiji sa bazom podataka, omogućujući upravljanje različitim proizvodima i obratcima profila i brzom pristupu njima.

Vazdušni sistem hlađenja je pneumatski upravljan (svaka osovina je opremljena sa 2 različita rashladna sistema).

Neke od opcija bušenja

Izvođači građevinskih i bravarskih radova

• Rezervoari i rafinerije
• Dobavljači čelika
• Silosi i skladišta
• Putna industrija – mašinska obrada uglova i ploča
• Izvođači električnih postrojenja
• Proizvođači putnih konstrukcija
• Mostovi
• Krovni sistemi, itd.

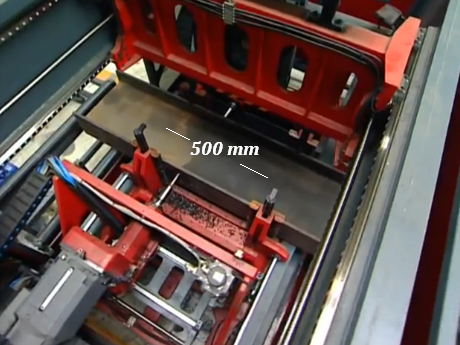

Označavanje i sečenje rukuje sa materijalima do 120mm 50” širine i 500mm 20” visine.

Smatra se kao integrisani CNC kontrolisani sistem prerade sa gredom i celokupnom linijom bušenja.

Glavna prednost serije 3 je što omogućava višestruko pozicioniranje bušenja duž 50mm duž grede bez pomeranja materijala.

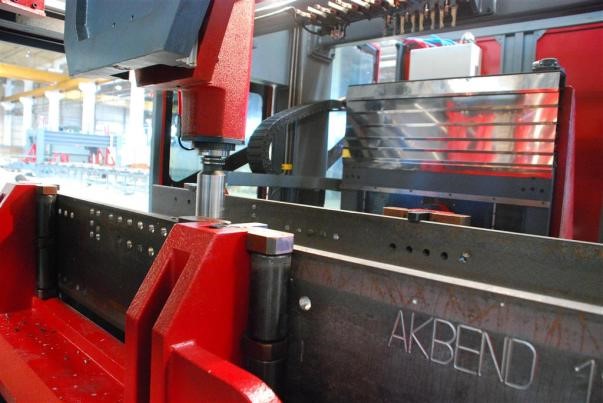

Ova funkcija omogućuje veći učinak i smanjuje vreme obrade. Mimo ovoga, serija 3 takođe omogućava obeležavanje grede na 3 površine (levo, gore I desno), ne samo sa gornje strane.

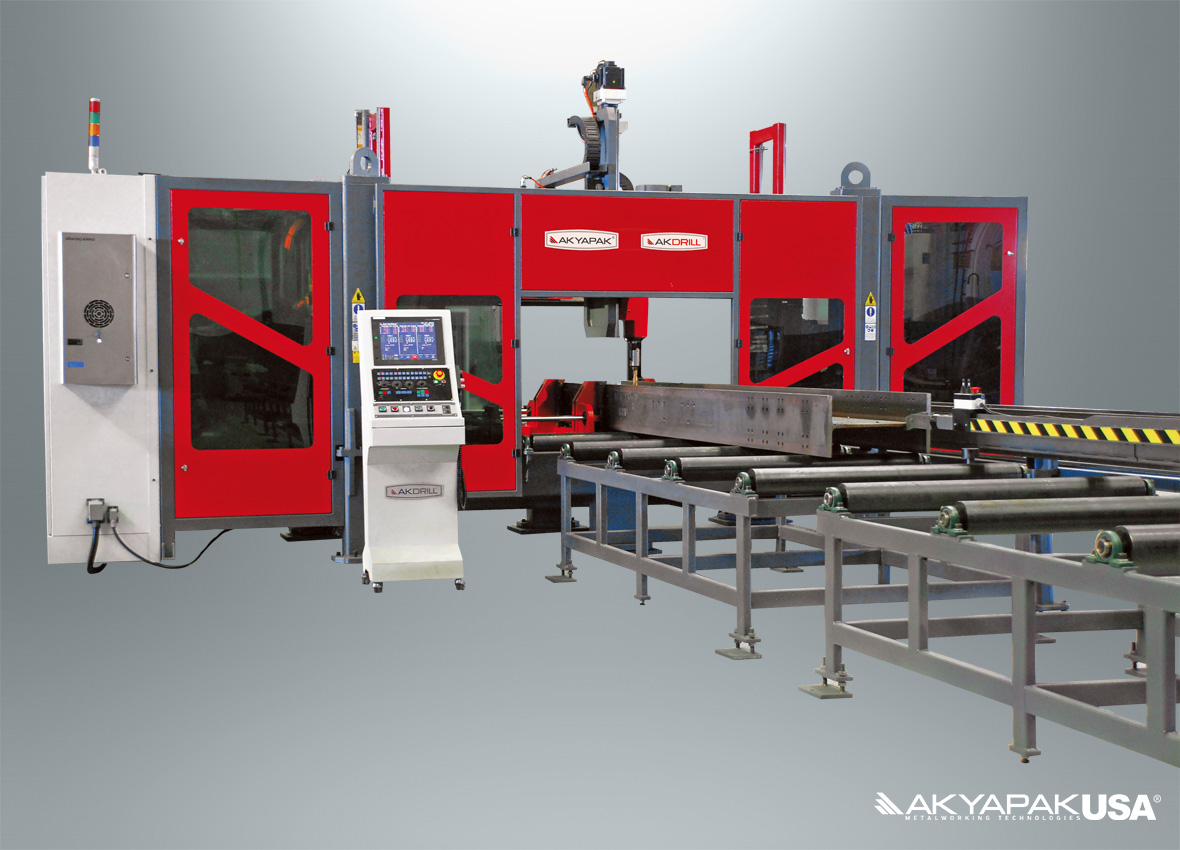

MOGUĆNOSTI 3 ADM LINIJE ZA BUŠENJE

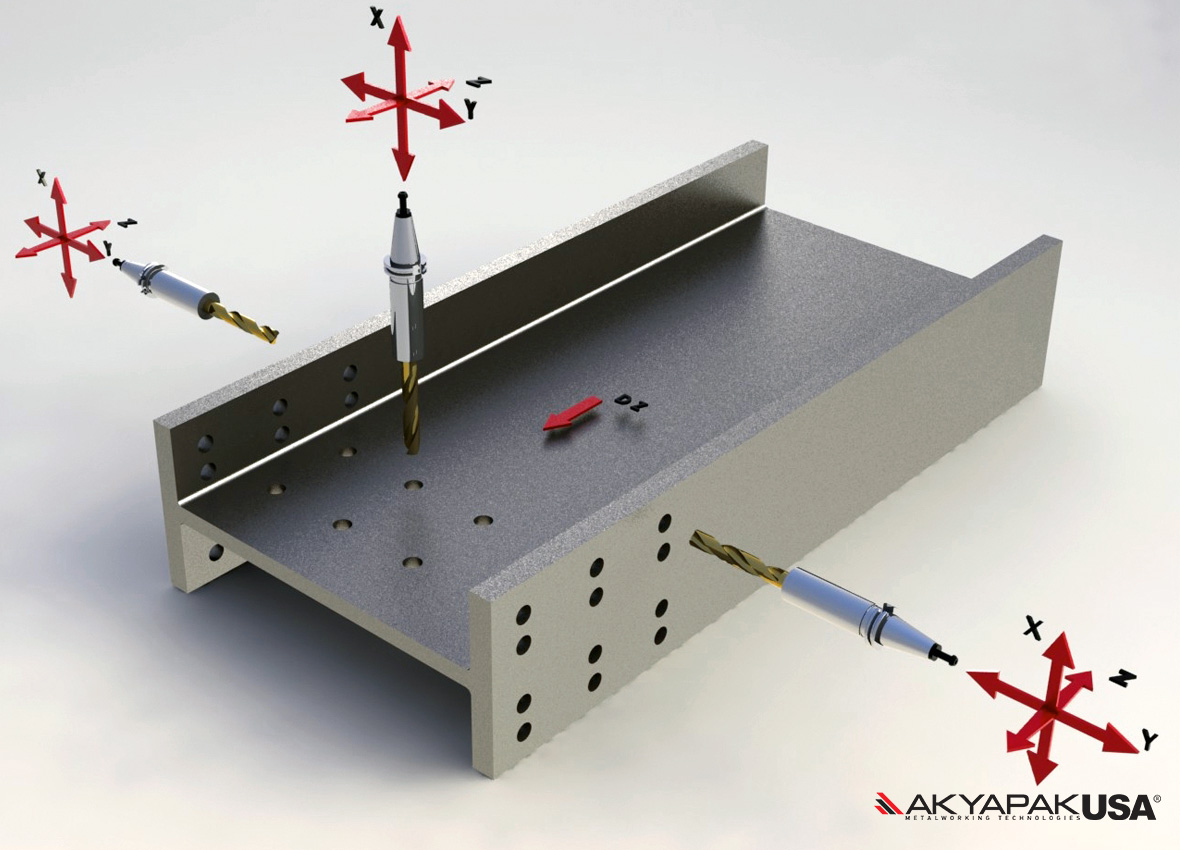

Trostrana mašinska obrada je moguća istovremeno od bušenja do urezivanja, što povećava produktivnost I efikasnost proizvodnje sa rukovanjem samo jednog operatera.

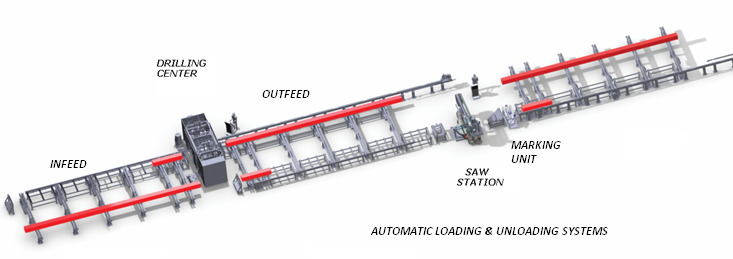

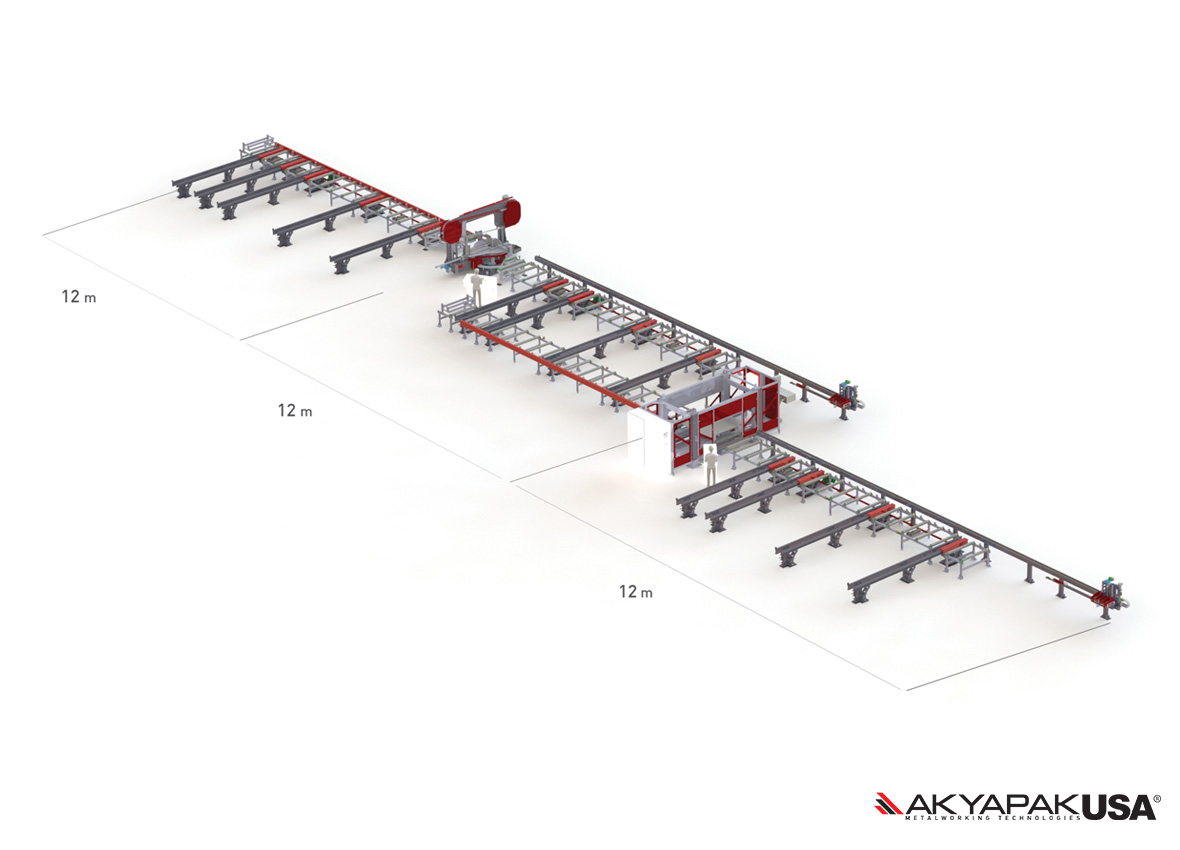

3 ADM LINIJA SASTOJI SE OD SLEDEĆIH PODSTANICA

Ulazna traka

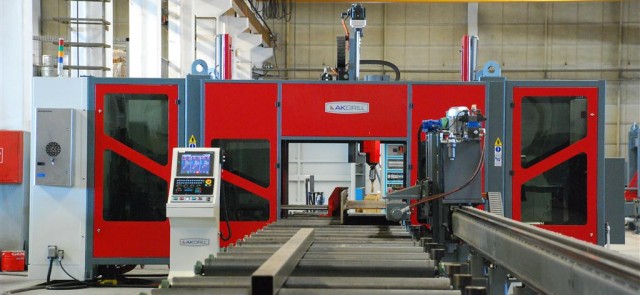

Centar za bušenje

Izlazna traka

OPCIONE PODSTANICE

Stanica za obeležavanje Linijska ili tačkasta jedinica za obeležavanje

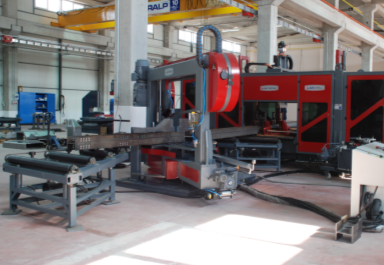

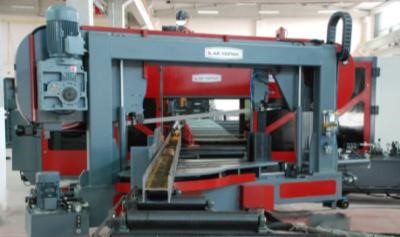

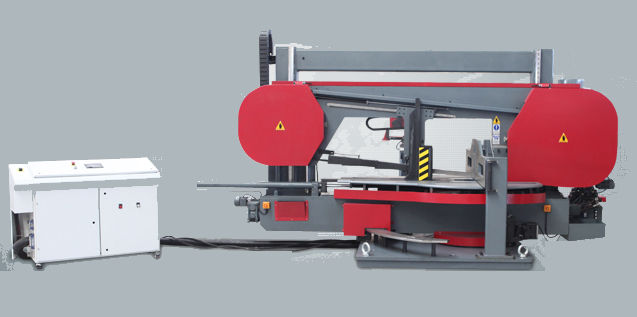

Tračna testera Ugaona (-45 +60) stepeni

Stanica za automatsko ubacivanje ili izbacivanje
