APHS

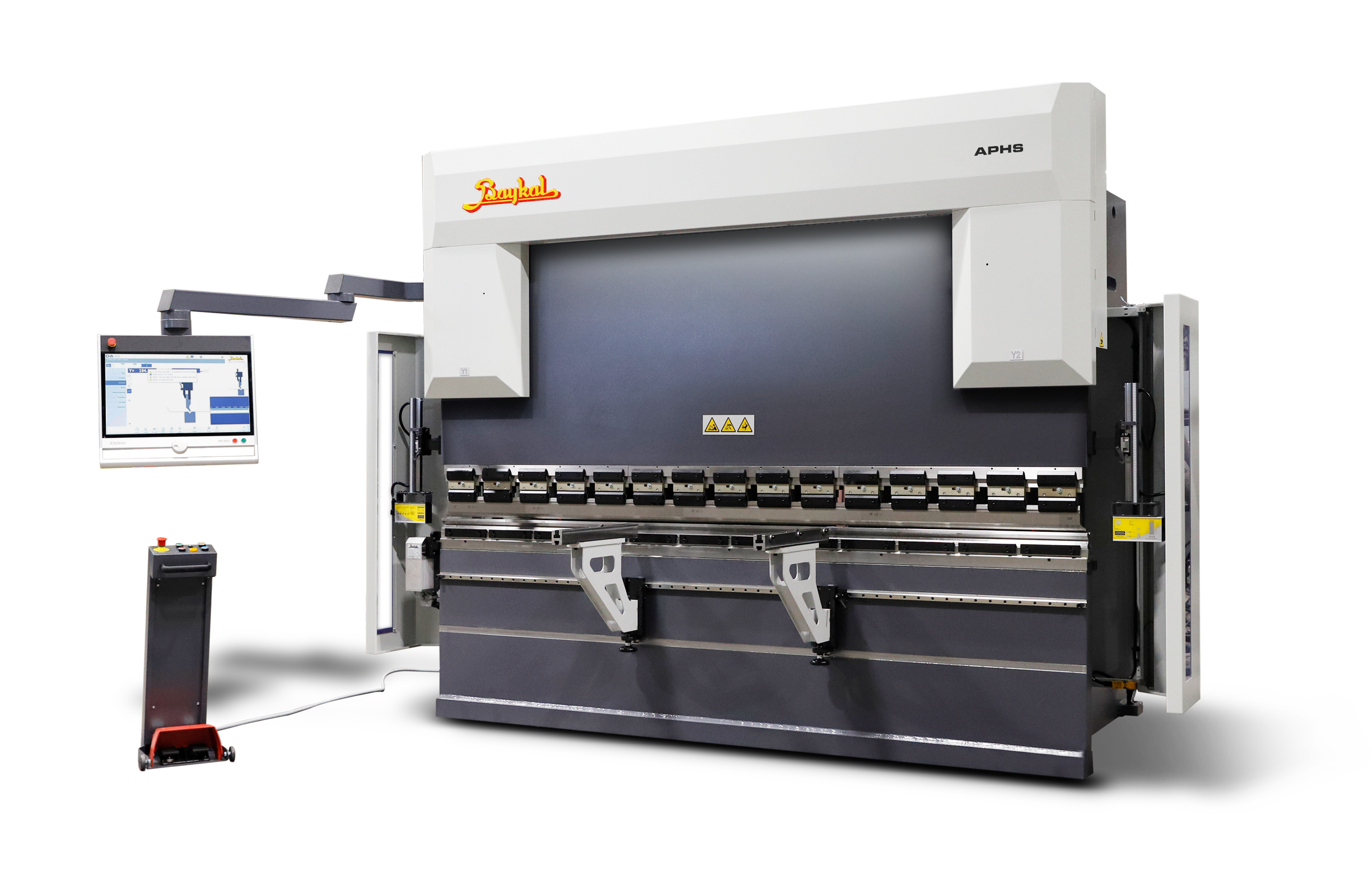

Hidraulična apkant  presa za savijanje BAYKAL APHS je provereno, svestrano rešenje dizajnirano za pružanje stabilnih, visokopreciznih performansi u širokom spektru primene  savijanja. Izgrađena na robusnom zavarenom čeličnom okviru za maksimalnu krutost, osigurava minimalno otklon pod opterećenjem i konzistentne rezultate oblikovanja, čak i tokom kontinuiranog rada. Hidraulični sistem velikog kapaciteta pruža snažnu silu oblikovanja i glatku kontrolu kretanja, dok precizne linearne skale i sinhronizovano pozicioniranje Y-ose osiguravaju pouzdanu tačnost savijanja po celoj radnoj dužini.

Prilagodljivost ove mašine čini je idealnom za širok spektar industrije od opšte metalne proizvodnje, automobilskih komponenti, za konstrukciju raznih profila i u građevini. Sa naprednim CNC opcijama upravljanja, automatskom kompenzacijom stola  i prilagodljivim konfiguracijama alata, APHS Hydraulična apkant presa nudi fleksibilnost potrebnu za ispunjavanje različitih proizvodnih zahteva. Ovo su izdžljive prese za savijanje sa višedeceniskim iskustvom u proizvodnji.

Opis

STANDARDNA OPREMA

• ESA S 640  2D kontrolna jedinica

• Servo pogonjeni zadnji merač sa kugličnim vijcima

• Hidraulični ventili: REXROTH ili HOERBIGER – Njemačka

• Precizno linearno merenje skale: HEIDENHEIN ili GIVI MISURE

• (Y1-Y2) CNC-kontrolisane ose hoda

• Raspon zadnjeg merača X 750 mm, raspon R 160 mm.

• Prsti zadnjeg merača 2 kom na 3 m; 4 kom na modelima od 4 i 6 m

• Ravni (standardni) ili okrugli (na zahtev) prsti zadnjeg merača po izboru.

• Moćni , robusni  gornji sistem stezanja na modelima od 300 tona i više

• Evropski sistem stezanja, segmentni gornji alat od 85° i matrica od 4 V kanala

• Mehanički klinovi za zatezanje na donjem stolu  – bombaža stola

• Konzola sa dvostrukim nožnim prekidačem

• 2 kom prednje ruke na linearnoj šini do 4 m. 4 kom prednje ruke na modelima od 6 m.

• Električno blokirani bočni štitnici

• Potpuna elektronska sinhronizacija sa proporcionalnom tehnologijom ventila osigurava maksimalnu tačnost savijanja i ponovljivost kroz stalno praćenje i korekciju • •   • paralelnosti grede pomoću CNC sistema, ESA, Delem.

• Merenje dubine hoda pomoću visokopreciznih linearnih skala GIVI MISURE, HEIDENHEIN

• Hidraulični ventili blok tipa, REXROTH-BOSCH, HOERBIGER,

• Tiha i brza hidraulična pumpa, DENISON, KCL, ATOS

• Električne komponente TELEMECANIQUE, MERLIN GERIN, SCHRAK

• Kompaktno ožičena električna kutija s ventilacijom

• Materijal okvira: čelik kvalitete St 44-2 bez šupljine za minimani defekz pod opterećenjem, žarena konstrukcija.

• Dva cilindra izrađena od visokokvalitetnog kovanog čelika i precizno brušena

• Dva klipa kaljena, brušena, hromirana i polirana

• Dvostruke klizne vodilice (na zadnjoj j i prednjoj strani klipa) za potpunu podršku kretanja klipa uz nisko trenje.

• Vretena s kugličnim vijcima i servo pogonski motori na zadnjem meraču za postizanje preciznosti i brzine.

• Zaštita prstiju laserom za sigurnost područja, (Fiessler AKAS zaštita prstiju laserom) (opciono)

OPCIONA OPREMA

• Natezanje stola (CNC) bombaža
• Više osa graničnika X1 – X2 – R1 – R2 – Z1 – Z2
• Robotska ruka, aplikacija
• Hidraulični sistem stezanja alata, Pneumatski sistem stezanja alata
• WILA hidraulično stezanje gornjeg i donjeg alata
• WILA mehaničko stezanje gornjeg i donjeg alata
• Veći vidljivi otvor
• Tandem Apkant Presa CNC
• Duži hod cilindra
• Dublje bočno grlo
• Automatska centralna podmazivanja
• Zaštita prstiju laserom za sigurnost područja, (Fiessler AKAS zaštita prstiju laserom)
• Specijalni alat.
• CNC kontrolna jedinica DELEM DA-66S / DELEM DA-69S 3D, ESA 875
• Sistem brzog stezanja alata
• Sistem praćenja prednjih podupirača  sa CNC upravljanjem
• Centralno podmazivanje
• Hlađenje ulja
• Apkant prese većh dimenzija  nego u katalogu, što podrazumeva dužinu i tonažu prema zahtevu kupca
